班德生物樣本庫液氮罐主要應用于干細胞庫建設及人類精子庫建設。液氮罐采用先進抽空技術、絕熱技術和高真空持久保持等技術保證了無故障樣本安全儲存和良好均勻的溫度特性及最低的液氮消耗特點。氣相儲存時，整個儲存區域溫差不超過10℃，凍存架頂部最低溫度可達到-190℃。

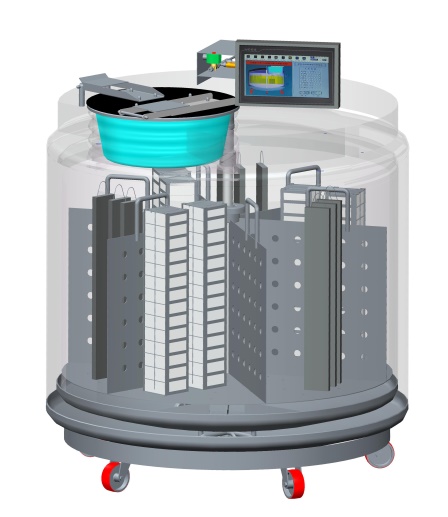

內部結構圖
二 產品特性：
① 可兼容氣相和液相儲存模式；
② 多種容量可供選擇，最大程度滿足您的儲存需求；
③ 單位占地面積上存儲更多樣本，降低存儲成本；
④ 出色的溫度均勻性及穩定性；
⑤ 卓越的開蓋后溫度穩定性；
⑥ 先進的溫度、液位監控及報警系統，可聯網遠程監控；
⑦ 自動補給液氮系統，安全省力；
⑧ 微處理控制系統可永久保存運行數據；
⑨ 一鍵除霧功能，方便查找及取放樣品；
⑩ 多項人性化設計，操作舒適；
? 可鎖定罐蓋，充分保證樣品安全；
? 標配一體式折疊臺階和輔助工作臺；
三 液氮罐的智能化控制
(1)智能化的控制
自動、手動啟動/停止補充液氮功能
補液電磁閥控制保護功能
安全補液功能
(2)高精度的數據采集 高精度采集溫度、液位高度、電池電量液氮蒸發損失率等數據。
(3)完善的報警功能：19種故障報警，報警方式采用屏幕閃爍顯示+聲光報警短信報警同時
激發。
(4)方便的操作顯示
10寸高分辨率液晶屏觸摸屏顯示操作。
具備留言薄功能，能提示接班者查看上一班人員留言提示等;
(5)通信功能
標準的MODBUS協議。
提供1路獨立RS-485接口和以太網接口。
配備監控中心計算機軟件，實現集中監控所有生物容器。
(6)特殊功能
一鍵除霧功能。自動補液時，若監測到管路溫度高于閥值自動打開放氣電磁閥釋放熱氣?！?/span>

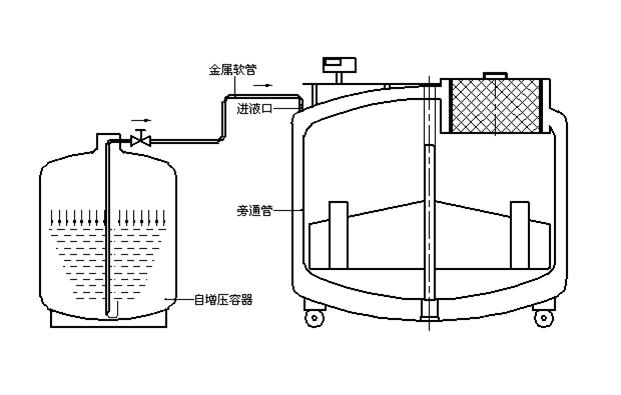

四 液氮供應系統——液氮補給罐
液氮補給罐是利用管內少量液氮?dú)饣a(chǎn)生壓力，使容器能自動排放液氮，從而為其他容器進行液氮的補充。外殼采用304奧體低溫專用不銹鋼制作，兩路多級安全系統，確保產品使用安全可靠，閥門借口布局合理，操作安全方便。
補給罐與液氮儲存罐之間采用法蘭真空軟管柔性連接.
補 給 罐
型號 | 參數（幾何容積L） |
YDZ-500 | 500 |
五、數據管理系統
數據管理系統主要特點：
(1)核心關鍵數據保存不低于25年。
(2)可方便接入其它類型數據監控系統。
(3)多重?cái)?shù)據安全保護系統。
1、硬件：監控中心硬件由監控工作站、系統服務器、存儲服務器、WEB服務器、路由器、打印機、在線式UPS、語音報警系統、短信報警系統、大屏幕液晶電視墻或電腦(可選)等組成。
2、軟件：系統軟件由三大模塊組成：
1、液氮罐監控：實時采集低位、高位溫度，檢測液位高度;根據液位值和溫度值自動開關進液電磁閥;發送報警信息。
3、安全監控。配電監控：實時監控整個生物樣本庫液氮存儲區域的供用電狀況，確保任何電力故障在第一時間告知并做相應處理，確保對液氮罐自動化補液和故障報警。
六、 技術參數
型號 | YDD-450 | ||
托盤底部液氮量(L) | 55 | ||
樣本儲存空間容積(L) | 361 | ||
罐體有效容積(L) | 460 | ||
罐體口徑 | 326 | ||
罐體外徑 | 875 | ||
罐體總高 | 1558 | ||
罐體空重 | 277 | ||
日蒸發率% | 1.45 | ||
0.5ml凍存管最大存儲數量 | |||
0.5ml標準凍存管數量 | 23400 | ||
5×5 0.5ml方提桶數量 | 4 | ||
10×10 0.5ml方提桶數量 | 12 | ||
2ml內旋式凍存管最大存儲數量 | |||
1.2、1.8、2ml內旋式凍存管數量 | 18200 | ||
5×5方提桶數量 | 4 | ||
10×10方提桶數量 | 12 | ||
2ml小樣凍存盒最大存儲數量 | |||
2ml外旋式凍存管數量 | 7680 | ||
小樣凍存架數量 | 80 | ||
小樣凍存盒數量 | 960 | ||
5ml矮胖型凍存管最大存儲數量 | |||
5ml凍存管（矮胖型）數量 | 5148 | ||
3×3 5ml方提桶數量 | 4 | ||
6×6 5ml方提桶數量 | 12 | ||
5ml細長型凍存管最大存儲數量 | |||
5ml凍存管（細長型）數量 | 7504 | ||
5×5 5ml方提桶數量 | 4 | ||
9×9 5ml方提桶數量 | 12 | ||
麥管最大存儲數量 | |||
0.5ml細管（麥管）數量 | 131220 | ||
0.25ml細管（麥管）數量 | 301120 | ||
Ø76圓提筒數量 | 52 | ||
Ø63圓提筒數量 | 8 | ||
Ø38圓提筒數量 | 12 | ||
血袋最大存儲數量 | |||
血袋規格 | 總袋數 | 層數 | 血袋架數 |
25ml（791 OS/U) | 1728 | 8 | 216 |
50ml（4R9951) | 1056 | 8 | 132 |
200ml(DF-200) | 280 | 5 | 56 |
250ml(4R9953) | 500 | 5 | 100 |
500ml(4R9955) | 320 | 5 | 64 |
700ml(DF-700) | 128 | 4 | 32 |
